Bei Rohrdurchmessern über DN800 erfordert die Direktextrusion unerschwinglich große Extruder, hohe Schließkräfte und komplexe Kühlsysteme. Das Spiralwickelverfahren, bei dem ein Profilextruder zunächst ein kontinuierliches HDPE-Band (quadratisches oder rechteckiges Hohlprofil) herstellt, das dann spiralförmig aufgewickelt und auf einen rotierenden Dorn schmelzgeschweißt wird, bietet klare Vorteile:
| Aspekt | Direktextrusion | Spiralwicklung |
|---|---|---|
| Maximaler wirtschaftlicher Durchmesser | ~DN1200 | Bis zu DN4000 |
| Investitionskosten | Sehr hoch | Moderat (2–3 Extruder) |
| Flexibilität der Ringsteifigkeit | Durch Wandstärke fixiert | Einstellbar durch Profildesign |
| Materialverbrauch (kg/m) | Höher (massive Wand) | Unten (Hohlkernstruktur) |
| Verwendung von recyceltem Material | Begrenzt (≤20 %) | Bis zu 100 % (bei richtiger Schraubenkonstruktion) |
Der Wickelprozess ermöglicht auch die Anpassung der Wandstruktur des Rohrs in Echtzeit, sodass auf derselben Produktionslinie Rohre mit Ringsteifigkeiten von SN4 (4 kN/m²) bis SN16 (16 kN/m²) hergestellt werden können, indem einfach die Wicklungssteigung oder die Profilabmessungen geändert werden.

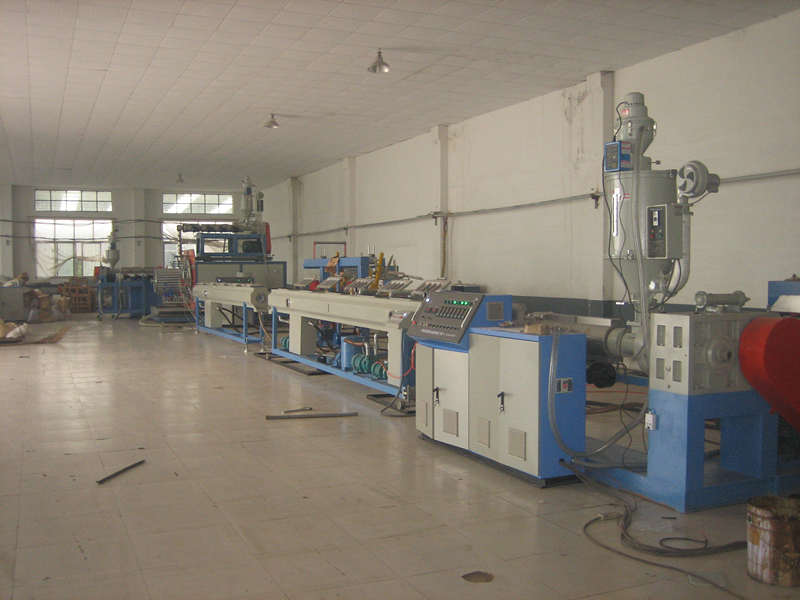

Eine komplette Produktionslinie für Wickelrohre mit großem Durchmesser umfasst typischerweise die folgenden Stationen:
Hauptprofilextruder – produziert den kontinuierlichen Hohlstreifen (die tragende Struktur).
Co-Extruder (Schmelzkleber-Extruder) – trägt geschmolzenes HDPE an den Schweißpunkten auf, um benachbarte Streifenschichten zu verschmelzen.
Spiralwickelformmaschine – ein mehrachsiger rotierender Dorn, der den Rohrdurchmesser und den Wickelwinkel steuert.
Glüh-/Kühlabschnitt – sorgt für Spannungsabbau und Dimensionsstabilität.
Automatische Trennsäge – führt Inline-Schneiden auf kundenspezifische Längen durch.
SPS-Zentralsteuerungssystem – synchronisiert alle Extruder, den Wickelwagen und den Abzug.
Die folgende Tabelle fasst die gängigsten im Handel erhältlichen Modelle zusammen, wobei die Parameter von führenden chinesischen und europäischen Maschinenherstellern stammen (Werte sind typisch; endgültige Spezifikationen hängen von der Anpassung des Lieferanten ab).
| Modellcode | Rohr-Außendurchmesserbereich (mm) | Hauptextruder | Schmelzextruder | Installierte Leistung (kW) | Maximale Leistung (kg/h) | Typische Anwendung |
|---|---|---|---|---|---|---|
| WR-800 | 200 – 800 | SJ65/34 (65 mm Schraube, 34 L/D) | SJ55/34 | ~210 | 380 – 420 | Abzweigkanäle, Entwässerung von Wohngebäuden |
| WR-1200 | 300 – 1200 | SJ80/34 | SJ65/34 | ~320 | 530 – 570 | Kommunale Fernleitungen, Kläranlagen |
| WR-2200 | 800 – 2200 | SJ90/38 (hohes Drehmoment) | SJ65/34 | ~430 – 460 | 720 – 850 | Regenwasserleitungen, industrielles Kühlwasser |
| WR-3000 | 1200 – 3000 | SJ120/38 (zweistufige Dekompression) | SJ80/34 | ~530 – 560 | 880 – 950 | Große Abflüsse, flussübergreifende Siphons |
| WR-4000 | 1800 – 4000 | SJ150/38 + Zwangsernährung | SJ90/34 | ~680 – 720 | 1100 – 1250 | Megaprojekte, Tunnelauskleidungsrohre |
Hinweis: Alle oben genannten Modelle arbeiten mit einer maximalen Liniengeschwindigkeit von 0,5–1,2 m/min, abhängig vom Rohrdurchmesser und der Wandstärke. Der Wickelwinkel ist zwischen 50° und 85° einstellbar, um die Ringsteifigkeit im Vergleich zur axialen Festigkeit zu optimieren.
Über die grundlegenden Parameter hinaus bestimmen die folgenden technischen Details, ob Ihre Linie ein Jahrzehnt lang störungsfrei läuft oder zu einem Wartungsalbtraum wird.
Für eine kostenwettbewerbsfähige Produktion ist die Möglichkeit, postindustrielles Mahlgut (100 % Flocken) zu verarbeiten, nicht verhandelbar. Suchen:
Antriebssysteme mit hohem Drehmoment und niedriger Drehzahl (Getriebewirkungsgrad > 95 %).
Zweistufige Dekompressionsschnecken mit Barriereabschnitt – dies verhindert Brückenbildung und gewährleistet ein homogenes Aufschmelzen auch bei unterschiedlicher Zufuhrgröße.
Aufpanzerung (z. B. Wolframcarbid-Beschichtung) an den Schneckenwendelspitzen – verlängert die Lebensdauer bei der Verarbeitung von abrasivem Recyclingmaterial.
Zu prüfender Parameter: Die Schmelzkapazität bei 100 % Mahlgut sollte mindestens 85 % des Neumaterialanteils betragen (viele billige Ausführungen sinken auf 60 %).
Der Formdorn muss bei DN2000-Rohren eine Konzentrizität innerhalb von ±0,5 mm beibehalten. Wichtige Spezifikationen:
Anzahl der Antriebsachsen: ≥ 4 unabhängige servoangetriebene Achsen (radiale Ausdehnung, axiale Bewegung, Dorndrehung und Bandführung).
Hydraulischer Klemmdruck: einstellbar von 0,5–2,5 MPa um eine ordnungsgemäße Schmelzschweißung zu gewährleisten, ohne das Hohlprofil zu zerdrücken.
Schnellwechsel-Durchmessersystem: Werkzeuglose Einstellzeit ≤ 30 Minuten für Durchmesseränderungen innerhalb derselben Modellreihe.
Während die meisten Lieferanten Siemens S7-1500- oder Allen-Bradley-SPS anbieten, ist das entscheidende Merkmal die unabhängige Synchronisierung mit zwei Bildschirmen – der Hauptextruder und der Wickelwagen müssen über separate Bedienfelder verfügen, kommunizieren aber über einen Hochgeschwindigkeits-Industrie-Ethernet-Bus (PROFINET oder EtherCAT). Dies ermöglicht:
Unabhängiges Geschwindigkeitstrimmen bei Durchmesseränderungen.
Automatischer Drehmomentausgleich bei schwankender Rohrwandstärke.
Echtzeit-Datenprotokollierung (einschließlich Schmelzetemperatur, Druck und Wickeldrehmoment) für vollständige Rückverfolgbarkeit.
Eine gut konfigurierte Wickellinie ist nicht auf standardmäßige doppelwandige Spiralrohre beschränkt. Mit den richtigen Hilfswerkzeugen kann Folgendes hergestellt werden:
Dreiwandig gewickelte Rohre – für besonders hohe Ringsteifigkeit (SN16) durch eine innere und äußere Wellschicht.
Gerippte Profilrohre (T-Typ) – für geringeres Gewicht bei gleichzeitiger Beibehaltung von SN8.
Vollwandige gewickelte Rohre – wenn eine glatte Innenbohrung für Anwendungen mit hohem Durchfluss erforderlich ist (Manning-Koeffizient n ≤ 0,009).
Der Wechsel zwischen diesen Profilen erfordert normalerweise nur den Austausch der Profilextrusionsdüse und die Anpassung der Wickelsteigung – ein zweistündiger Vorgang für ein erfahrenes Team.
| Kostenartikel | Typischer Bereich | Optimierungstipp |
|---|---|---|
| Grundpreis der Maschine (WR-2200) | 380.000 – 480.000 USD (FOB) | Schraubenmaterial vergleichen (Nitrierstahl vs. Bimetall) |
| Installation und Inbetriebnahme | 8 – 12 % der Maschinenkosten | Wählen Sie Lieferanten, die zweiwöchige Schulungen vor Ort anbieten |
| Energieverbrauch | 180 – 250 kWh/Tonne Rohr | Suchen Sie bei allen Motoren nach Wechselrichtern (Standard in EU-Spezifikationsreihen). |
| Werkzeuge (Matrizen und Dorne) | 15.000 – 30.000 USD pro Durchmesser | Im Paket ist ein Starterset (3 Durchmesser) zu verhandeln |
| Jährliches Wartungsbudget | 3 – 5 % des Kaufpreises | Fokus auf Ersatzteile für das Wickelgetriebe – längste Vorlaufzeit |
Der weltweite Markt für HDPE-Rohre wird voraussichtlich bis 2030 um 5,8 % CAGR wachsen, angetrieben durch den Ersatz veralteter Wasserinfrastruktur und neue Industrieparks auf der grünen Wiese. Für Hersteller lautet die Erfolgsstrategie:
Investieren Sie in eine Leitung mit einem Durchmesser, der mindestens einen Durchmesser größer ist als Ihr derzeit größter Auftrag – z. B. eine WR-3000, wenn Sie hauptsächlich DN2000 verkaufen –, um unerwartete Großausschreibungsmöglichkeiten zu nutzen.
Fordern Sie einen Werksabnahmetest (FAT) mit Ihrer eigenen recycelten Materialmischung – nicht nur Neupellets – an, um die tatsächliche Leistung der Schnecke zu überprüfen.
Priorisieren Sie Lieferanten, die Ferndiagnosen anbieten (IoT-fähige Controller) – dies reduziert unserer Erfahrung nach die Ausfallzeit um 40 %.
HDPE-Wickelrohrmaschinen mit großem Durchmesserist eine hochentwickelte, aber gut verstandene Technologie. Der Schlüssel zu einer rentablen Investition liegt nicht in den auffälligsten Schlagzeilenzahlen, sondern im Schneckendesign für Rezyklate, der Präzision des Formdorns und der Synchronisierung des Steuerungssystems. Verwenden Sie die oben genannten Parametertabellen und technischen Prüfpunkte als Checkliste für Ihre Beschaffung. Fordern Sie bei der Bewertung von Anbietern immer Prozessdaten (Schmelzetemperaturprofil, spezifischer Energieverbrauch und Durchmessertoleranz) aus einem tatsächlichen Produktionslauf an – nicht nur aus einer Broschüre.
